Ensayo Proctor en Osorno: Clave para Compactación en Suelos Volcánicos

Soluciones técnicas. Decisiones informadas.

CONOCER MÁS

Osorno, con sus 174.000 habitantes y ubicada a orillas del río Rahue, se asienta sobre una geología muy particular: los suelos trumaos, derivados de cenizas volcánicas andinas, dominan el paisaje. Estas cenizas, depositadas por la actividad del cordón volcánico Puyehue-Casablanca, generan un material limoso de alta plasticidad que sorprende a ingenieros foráneos. Lo que más vemos en esta zona es que un material que parece estable en seco se desmorona con la humedad característica del sur chileno, lo que obliga a un control riguroso de compactación. Por eso, el ensayo Proctor, tanto normal como modificado, no es un trámite de laboratorio sino la única manera de anticipar cómo responderá el suelo bajo cargas de pavimento o fundación. En la práctica, un relleno mal compactado en Osorno se convierte en un pasivo costoso cuando llegan las lluvias invernales, y la densidad seca máxima que arroja el Proctor es el estándar contra el cual se fiscaliza toda obra de movimiento de tierras. Complementamos este control con el ensayo de densidad in situ para verificar que el terreno realmente alcance ese valor de referencia durante la ejecución.

En trumaos osorninos, la diferencia entre Proctor normal y modificado puede ser de 0,15 t/m³ en densidad seca máxima, suficiente para evitar asentamientos diferenciales en pavimentos.

Nuestras áreas de servicio

Método y cobertura

El contraste climático de Osorno —veranos secos con temperaturas sobre 25°C e inviernos con precipitaciones que superan los 1.300 mm anuales— condiciona fuertemente el comportamiento de los suelos volcánicos. Un trumao compactado en enero puede perder toda su resistencia en julio si no se trabajó con la humedad óptima correcta. El ensayo Proctor estándar (NCh 1534/1) replica una compactación con pisón de 2,5 kg y 25 golpes por capa, adecuada para rellenos de baja exigencia; el Proctor modificado (NCh 1534/2) usa pisón de 4,5 kg y 56 golpes, simulando la energía de rodillos vibratorios pesados. En nuestra experiencia con obras viales en la Ruta 5 y accesos a parcelaciones del sector Rahue Alto, la energía modificada es indispensable porque los trumaos retienen agua en su microestructura porosa y el estándar normal entrega densidades engañosamente bajas. La curva de compactación que generamos muestra el punto exacto donde cada incremento de humedad empieza a ser contraproducente —un equilibrio delicado en limos volcánicos que pasan de óptimo a saturado con apenas 2% de agua extra.

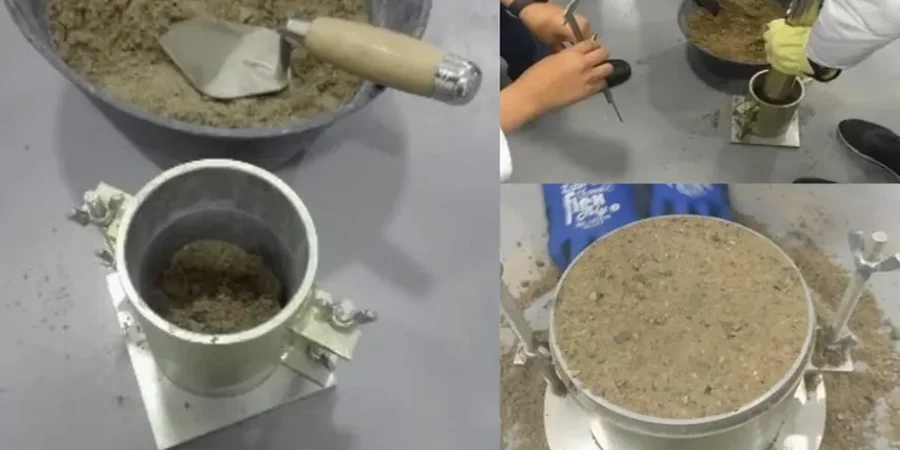

Ensayo Proctor en Osorno: Clave para Compactación en Suelos Volcánicos
Imagen técnica — Osorno

Contexto regional

El error más frecuente en Osorno es asumir que la humedad natural del trumao en verano es cercana a la óptima de compactación. Eso lleva a prescindir del ensayo Proctor y compactar con el contenido de agua que trae el suelo del préstamo, lo que en septiembre —cuando el material se satura— provoca expansiones y pérdida de capacidad soporte. Otro error típico es usar el Proctor normal para controlar terraplenes de más de 1,5 m de altura: la energía no representa la compactación real de un rodillo de 12 toneladas, y el resultado es un relleno que se consolida lentamente bajo peso propio, dañando pavimentos y veredas perimetrales. En zonas de antigua depositación volcánica como Ovejería o Francke, donde el espesor de ceniza supera los 8 m, omitir este ensayo equivale a diseñar sobre una estimación visual del suelo, lo que la normativa sísmica NCh 433 simplemente no permite para estructuras categoría II o III.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@mecanicadesuelos.sbs

Estándares relevantes


NCh 1534/1.Of2008 - Mecánica de suelos: Relación humedad-densidad, ensayo Proctor normal, NCh 1534/2.Of2008 - Mecánica de suelos: Relación humedad-densidad, ensayo Proctor modificado, NCh 1515.Of1979 - Mecánica de suelos: Clasificación de suelos para uso vial (referencia para selección de energía de compactación), NCh 1508.Of2014 - Geotecnia: Estudio de mecánica de suelos (exige Proctor como parte de la caracterización de rellenos)

Parámetros de referencia

ParámetroValor típico
Norma de referenciaNCh 1534/1 (Normal) y NCh 1534/2 (Modificado)
Tipo de suelo aptoSuelos finos con hasta 30% de fracción gruesa (limos volcánicos, arcillas, arenas limosas)
Energía de compactación normal593 kJ/m³ (pisón 2,5 kg, caída 305 mm, 3 capas, 25 golpes)
Energía de compactación modificada2696 kJ/m³ (pisón 4,5 kg, caída 457 mm, 5 capas, 56 golpes)
Precisión de humedadDeterminación gravimétrica con balanza 0,01 g, secado horno 110±5°C
Molde utilizado101,6 mm para suelo con partículas < 5 mm; 152,4 mm si retenido en 5 mm > 20%

Consultas frecuentes


¿Cuánto cuesta un ensayo Proctor en Osorno?

El precio de un ensayo Proctor —ya sea normal o modificado— oscila entre $45.000 y $101.000, dependiendo de si se requiere el ensayo individual o como parte de un paquete de control de compactación que incluya densidad in situ. La variación también depende del tipo de suelo: los trumaos con alto contenido orgánico a veces exigen repeticiones para obtener una curva de compactación bien definida.

¿Qué diferencia hay entre el Proctor normal y el modificado?

La diferencia principal está en la energía de compactación aplicada. El Proctor normal usa un pisón de 2,5 kg con caída de 305 mm y 25 golpes por capa en 3 capas (593 kJ/m³). El modificado emplea pisón de 4,5 kg con caída de 457 mm y 56 golpes en 5 capas (2.696 kJ/m³). En la práctica, el modificado compacta más el suelo y da una densidad seca máxima mayor con una humedad óptima menor, representando mejor la energía de los rodillos vibratorios modernos.

¿Cada cuánto se debe repetir el ensayo Proctor durante una obra en Osorno?

La norma chilena y las especificaciones del MOP exigen repetir el Proctor cada vez que cambie el material de préstamo o cuando la granulometría del suelo en obra difiera visiblemente del material original ensayado. En Osorno, donde los bancos de préstamo de trumao pueden variar su contenido de ceniza en distancias cortas, recomendamos verificar la curva Proctor cada 500 m³ de material colocado o cada cambio de frente de extracción, lo que ocurra primero.

¿Sirve el mismo ensayo Proctor para controlar la compactación de una subrasante y la de un terraplén?

No necesariamente. La subrasante se controla típicamente con Proctor normal si es suelo natural escarificado, mientras que un terraplén de altura mayor a 1,5 m debe controlarse con Proctor modificado para garantizar que el grado de compactación refleje la energía real de los equipos pesados. Usar la referencia incorrecta lleva a aceptar materiales con densidad insuficiente o a exigir compactación inalcanzable, ambos escenarios problemáticos para la durabilidad de la obra.
